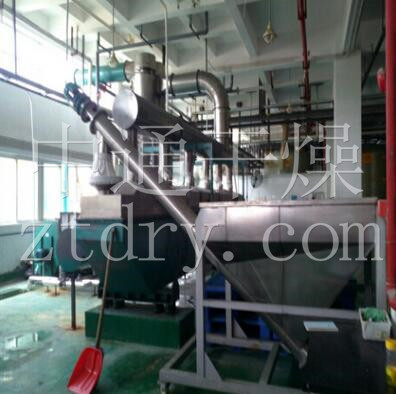

氟化氢铵振动流化床干燥方案
一、物料参数
1、物料：氟化氢铵
2、形状：晶体
3、干燥前含水量：～12.5%
4、干燥后含水量：～1%
5、堆积密度：1.3～1.4g/cm3
6、产量：15T/12H
7、进风温度：120～130℃
8、热源要求：0.7MPa饱和蒸汽
9、除尘形式：旋风分离器+水沫除尘
10、材质：与物料接触部分316L，其余碳钢喷漆
二、选用设备型号：
物料初含水份12.5%，终水份1%，干品产量15000kg/12h，计算得出所需蒸发水份为～164kgH2O/h，即湿物料处理量为1414kg/h。堆积密度取1.3g/cm3，则湿物料所占空间体积为1087.7cm3。设计铺料厚度22～25cm，物料加入振动流化床干燥时间为9～10分钟，物料运行速度0.8～0.9m/min，则需干燥面积9.6m2，即需选用ZLG7.5×1.2振动流化床。预留10%设计余量，则需选用ZLG8.0×1.2振动流化床干燥机一台。
三、设备参数
1、床面积：9.6m2
2、床体有效宽度：1.2m
3、干燥段长度：8m
4、出料段长度：350mm
5、床体总长度：8350mm
6、进风温度：120～130℃
7、出风温度：75-85℃
8、水份蒸发能力：164kgH2O/h
9、物料处理能力：1415kg/h
10、主机高度：2900mm
11、出料高度：850mm
12、旋风分离器：Ф1200mm×2
13、水沫除尘器：SCQ-1300
14、送风机：4-72-4.5A/7.5kw/2台
15、引风机：4-72-8C/22kw
16、振动电机：4kw×2台
17、换热器面积：460m2
18、控制柜：集中控制
19、设备配置清单
序号 | 名 称 | 配置及材质 | 数 量 | 备 注 | |
A | 进风加热系统 | ||||
1 | 初效过滤器 | Q235/滤布 | 1件 |
| |
2 | 送风机 | Q235/4-72-4.5A | 1台 | 7.5kw×2 | |
3 | 连接管 | A3/δ=2mm | 1件 |
| |
4 | 散热器 | A3/铝翅片 | 1台 | 460m2 | |
5 | 进风总管 | A3/δ=2mm | 1件 |
| |
6 | 变径管 | A3/δ=2mm | 2件 |
| |
7 | 热电偶 | 组合件 | 1件 | 进风检测 | |
B | 振动流化床主机 | ||||
8 | 流 化 床 主 机 | 加料斗 | 316L/δ=2mm | 1只 | 抛 光 |
上箱体 | 316L/δ=3mm | 1件 | 抛 光 | ||
加强筋 | A3/δ=3mm | 1套 | 抛 光 | ||
观察视镜 | 316L/有机玻璃 | 6套 | 抛 光 | ||
下床体 | 内A3/δ=6mm | 1件 |
| ||
外A3/δ=1.2mm | |||||
14#槽钢/A3 | |||||
床沿槽钢16# | |||||
保温棉 | |||||
加强钢管/A3 | |||||
底 座 | Q235 | 2件 |
| ||
隔震垫 | 橡胶组件 | 16只 |
| ||
网 板 | 316L/δ=2mm | 1件 | 直孔+舌形孔 | ||
出料斗 | 316L/δ=2mm | 2只 | 抛 光 | ||
振动电机 | 组合件 | 2台 | 4kw×2台 | ||
电机座板 | Q235/δ=50mm | 2件 |
| ||
电机连接管 | Q235 | 1件 |
| ||
9 | 进出风软连接 | 高温帆布 | 10套 |
| |
9.1 | 上下床体软连接 | 高温帆布 | 1套 |
| |
10 | 排风总管 | 316L/δ=2mm | 1件 |
| |
C | 除尘排湿系统 | ||||
11 | 连接弯管 | 316Lδ=2mm | 2件 |
| |
12 | 旋风分离器 | 316L/δ=2mm | 2只 | Ф1200×2 | |
12.1 | 收料筒 | 316L/δ=2mm | 2只 | 抛 光 | |
12.2 | 蝶 阀 | 316L | 2只 |
| |
13 | 引风机连接管 | 316L/δ=2mm | 1件 |
| |
14 | 引风机 | Q235/4-72-8C | 1台 | 22kw | |
15 | 水沫除尘器 | RPP | 1台 | SCQ-1300 | |
16 | 循环管道 | RPP | 1套 |
| |
17 | 循环水泵 | 组合件 | 1台 | 2.2kw | |
18 | 烟囱管 | Q235/δ=2mm | 1件 |
| |
19 | 管道法兰 | Q235/δ=10mm | 1套 |
| |
20 | 控制柜 | 喷塑柜体 | 1台 | 正泰元件 | |
21 | 辅助材料 | 油漆、螺丝、密封 | 1批 |
| |
连接电缆由需方自备 | |||||
